Bushe Kuti Mwapanga Icikope ca LED Icaumfwika?

Ee. Lelo ico te mulandu.

"Ukupanga" mu fyakupangapanga ifya LED ifyaumfwika ni lishiwi lyakushita ilyaishibikwa. Isuleni incende ya bapanga bonse, elyo mukamona "ukupanga ifyo mulefwaya," "ukulingana nefyo mulefwaya," "umulimo umo-ukuleka ukupanga ifyo mulefwaya." Ici cilenga ukutontonkanya: kwati imimonekele iili yonse, ubukulu, nangu ifilefwaikwa kuti fyapangwa.

90% iya ifiitwa "ukupanga" ni ukulonganika kwa fiputulwa -ukusankanya no kulinganya.

Iciputulwa ca kubalilapo ica cishibilo ca LED icaumfwika ni ciputulwa -ilingi line ifiputulwa ifyalinga ifya 500mm × 500mm nangu 1000mm × 500mm. Icikope ica 3m×2m? Ukupoka ifiputulwa 6 no kufiputula pamo. 5m×3m? Iciputulwa pamo 15.

Ukupanga ukwa cine-ukwabula-ubukulu bwa fipimo ifyalinga, ukuputula ukwabula ukulingana, ukukongama ukwaibela-abapanga abengi tabafwaya ukucita, nangu kuti basosa umutengo uwapangwa ku kukanasuminisha. Mulandu nshi? Pantu "ukupanga" mu kupanga cipilibula ifibumba ifipya, ukuwamya kwa mipangilwe, ukuceceta kwa muntu umo umo-imitengo yonse. Kabili imipaka ya cikope ca LED iyaumfwika yali no kufimbwa kale; abapanga ifipe tabakwata ica kucincimusha ukusuminisha ififwaikwa ifya pa lwabo.

Ico "Ukupanga" Mucine cine Cipilibula (Eico Ukushitisha Tekuti Kukubepeshe)

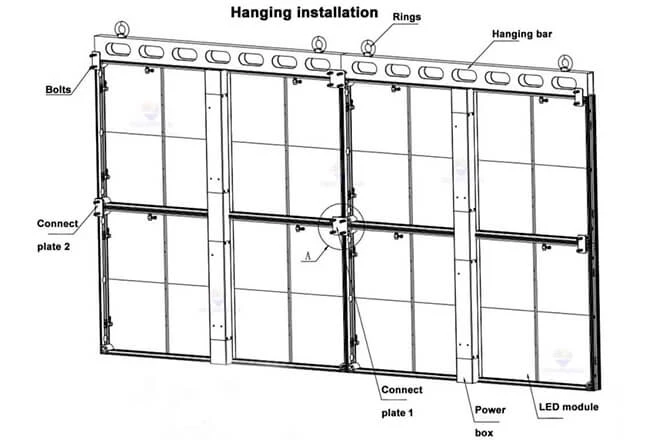

Ubukulu-Ubwakupanga, lelo mu citabo

Ubukulu bwa cikope icaumfwika ni namba ishingi isha bukulu bwa fiputulwa. Imitantikile ya fipe iyaishibikwa: 500×500mm, 500×1000mm, 1000×500mm, 1000×1000mm({9}} amamita mu bwipi? Bushe takulipo-nangu amamita 3 nangu amamita 4. 2.7 amamita mu butali? Amamita 2.5 nangu amamita 3 -salapo umo.

Abapanga bamo kuti bacita "ukuputula ifiputulwa" pakuti bafike pa fipimo ifishili ifyalinga, lelo ici cipilibula PCBs iyalinga, ifibumba ifipya, ukutendeka pa 30-50% ukulundako umutengo, ne milungu 2-4 iya nshita ya kutungulula. Nga ca kuti calicindama cifwaya ukupenda.

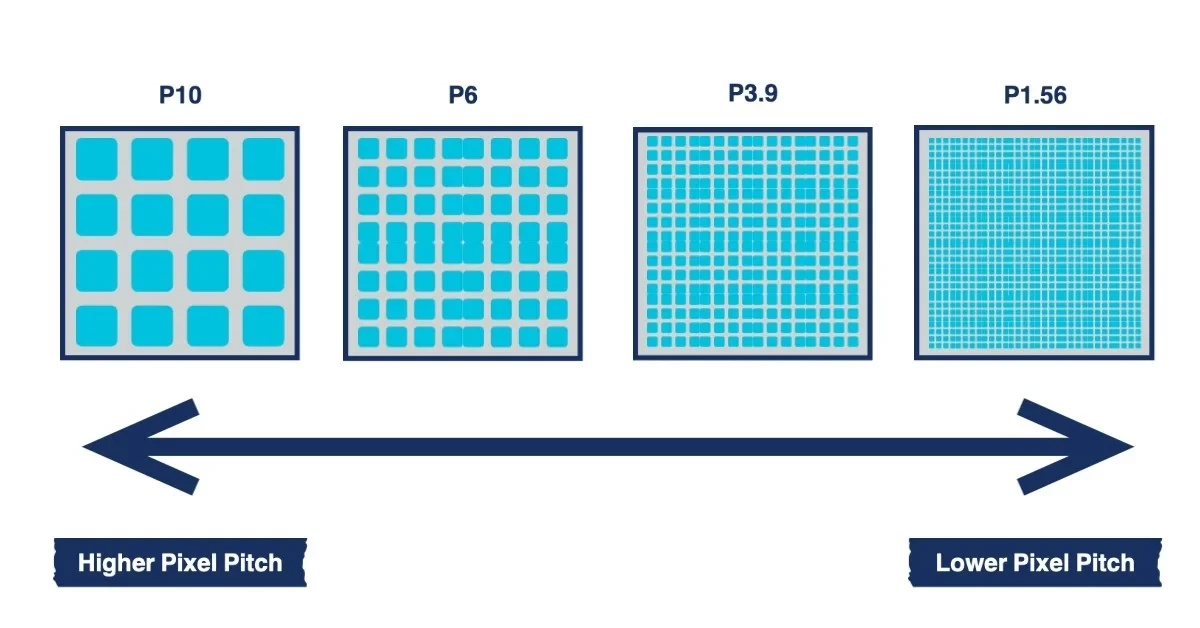

Ubukulu bwa pixel-Ifyakusalapo ifikulu

Ici cipimo cilanga bwino bwino ukulingana pa kati ka kumfwika, ukumoneka bwino, no mutengo.

P3.9 ilabomba pa kumona kwa mamita 36, ​​ilakupeela 55-65% iya kulungatika, ilalipila sana. P7.8 ilalinga amamita 6-12, ukumoneka kwafiita ukufika kuli 65-75%, imitengo ya pa kati. P10 ni iya 10+ amamita ukufuma, 70-80% iyaumfwika, iya mutengo. Ibula 15 na 20? Ifyo fya pa fipampa fya kubilishishapo-amamita 15-30 aya kumona ukutali, 75-85% ukumoneka, ukusalapo ukwacepako.

Iciputulwa icinono ica pixel te lyonse ciba icisuma-icisuma ni cilya cipalene no butali bwa kumona. Amayanda ya matuuka, ifibumba fya kunse, ukufunga-ukulangisha amawindo-ifyakufwaikwa fyalipusanako.

Ukumwentula-Ukwapusana ukukalamba pakati ka mukati na kunse

Ukubomfya kwa mu kati: Amaniti 800 ukufika kuli 2000 yalilinga. Ukumoneka kwa kasuba ukwa kunse nelyo ukwalungatana: ukufika ku ma nits 4000-6000, nga te ifyo tapali icili conse icikamonwa akasuba.

Ukumwentula kuti kwapangwa, lelo ukumwentula ukwakulisha cipilibula ukubomfya amaka ayengi, ukukaba ukwakulisha, umutengo uukalamba. Busheni abapanga nga cakuti balelanda "ukumwentula kwa pamulu" nangu "ukumwentula ukwakonkana"-abapanga bamo balalanda pa mutengo wa pamulu uushingasungwa ilyo balebomfya.

Bushe mulebika shani ici cintu?

Ukulepa ukufuma pa muulu kulabomba ku fikuulwa fya makwebo na ku fifulo fya ku numa. Panshi-ukwiminina nangu ukubika ifintu pamo kulinga ukulangisha kwa nshita iinono. Pamulu-ukubikwa nangu ukubikwa-ukubikwa mukati ka fibumba fya magalasi-ecibomfiwa sana mu fyakupangapanga. Iciputulwa-icabikwa pamo no kwafwilisha kwa fibokoshi ifyaibela ifibomba ku kusabankanya kwa kunse.

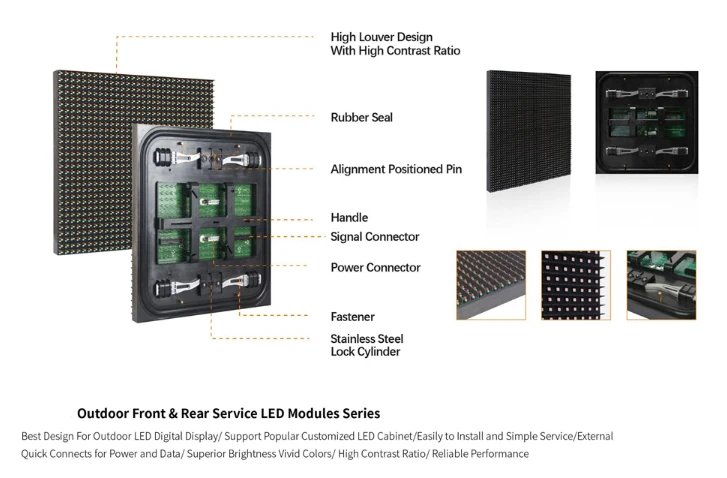

Inshila ya kubikamo ifipe ilapingula ifyo ifipe fifwile ukusungilwa (ukusungilila kwa ku ntanshi nelyo ukwa ku numa), ukusala ifya kubomfya, nalimo ne mipangilwe ya fipe fyene. Ici cifwile ukupingulwa ilyo tacilakonkanyapo-taciishibikwe ilyo mulebika.

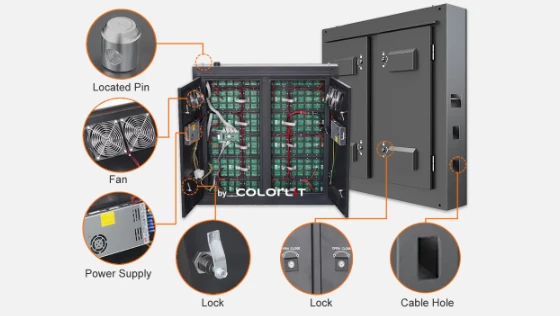

Ukuwamya kwa ku ntanshi nelyo ukwa ku numa? Ukubifya ici kabili uleonaula ifibumba

Ukuwamya kwa ku numa cipilibula ukufumya ifiputulwa ukufuma ku numa. Ici cilefwaya ukufika kuli 50cm incende ku numa ya cikope. Ukucefyako umutengo. Ukusunga kwa ku ntanshi cipilibula ukufumya ifiputulwa ukufuma ku ntanshi. Icisuma ku fibumba-ukubika ukwabula icifulo ku numa, imipangile ya fipimo iyakosa, 10-20% umutengo uukalamba.

Saleni inshila ya kusungamo iyabipa, kabili ulupungu lonse kuti lwakabila ukuonaulwa pa kuti fye mubweseshepo umuputule umo.

Ukukonka Inshila-Ukucingilila ukufunga-mu

Abapanga ifintu abaishibikwa bakapeela ifya kusalapo: ukubomfya inshila yabo iya kucenjelamo, nangu ukubomfya inshila shabo ishalinga (NovaStar, Ubushiku bwa mabala, Linsn).

Ukupanda Amano: Saleni inshila ya kubomfya abantu bonse. Inshila sha buteko ni minyololo. Ukuwamya no kusunga kwa ku ntanshi kukaba pa luse lwabo.

Ukupima kwa bucingililo-Kushintilila pa fyo ifintu fyaba

Icifulo ca mu kati icauma: IP40 yalifikapo. Umutonshi wa mukati nangu umulilo wa menshi: IP54. Iciputulwa-panse nangu icakunse conse: IP65 nangu ukucilapo. Cila mulingo ukufika pa mushinku wa bucingililo ulundako 5-15% ku mutengo. Mwilacilapo ukupanga, lelo mwilacefyako kabili mwilakwata icikope icaonaulwa na menshi nakabili.

Ifya kufumamo mu mimonekele-Ifyalungikwa lelo ifinono

Ilangi lya cibumba (ilyafiita/ilyabuuta/ilya silfere/ilyafiita), ilangi lya LED, icifulo ca kabokoshi ka maka-abapanga ifingi kuti basuminisha ifi.

Lelo ifilolelo fifwile ukucepa: Amalangi ya fipe fya LED, ubufumo bwa mipeto, ubufumo bwa fipe-ifi fyalinga. Ukucila nga cakuti ubukulu bwakulisha ukufikapo ukulungika umutande wa kupanga uwaipeelesha, tapali ukufipilibula.

Kanshi-iitwa "ukupanga" ni 80% palwa kupanga ukusankanya mukati ka fyakusalapo ifishinka. Pokeni ubukulu bwa pixel, ukumwentula, ubukulu, inshila yakubikamo, inshila yakusungilamo, inshila iyakukonkelamo, no kupima kwakucingilila bwino-icikope capangilwe ukulingana-. Ukufibika mu nshila yabipa, kabili tapali umutengo wa ndalama uwabomfiwa pa "mimonekele ya pa lwakwe" uukacipususha. Bushe 20% iyashala? Nangu ca kuti calicindama nga nshi nelyo fye te kuti cisuminishiwe.

Ubucenjeshi bwa Kumoneka

Icacindama icakushitamo ifikope fya LED ifyaumfwika ni "ukumoneka." Lelo ukulemba kwa iyi indalama ukwa kulanga ubutuntulu kwaba ukwa busanso.

Nga ca kuti kapanga atila 80% ukumoneka, bushe bapokele shani iyo nambala? Bambi bapima ubupiina bwa miputule pakati ka mishipa ya LED ukufika ku ncende yonse-eco ubutuntulu bwa cipimo. Bamo bapima ukupita kwa lubuuto ulwa cine cine- ubo bwaba ubutuntulu bwa menso. Ifi fimo tafibikapo umuputule, amaka ya maka, na intambo fyonse, ukupima fye icifulo icaumfwika bwino. Bambi na kabili balanda pa "kusokolola ukwa mimwene" uko icapangwa icine cine tekuti cifikilishe. Takuli umusango uwalinga-amanambala ni fyonse ifyo umupangile apingulapo.

Ukumoneka kwakulisha cipilibula imishipa ya LED iyacepa, ukutalukana ukukalamba, ifipe fya LED ifinono. Ukucepa kwa fipe fya LED cipilibula ukucepa kwa kuyengesa, ukucepa kwa ma pixel. Iminine amamita 3 ukufuma pa cimonwa ca P10 icakwata 85% iya kumoneka, kabili icikope calisansalikwa-amapixel yalemoneka bwino. Tacili "icimonwa" lelo imilongo ya tudodo utwabengeshima.

Eico ilyo kapanga aleilumbanya "90% ukumoneka," ifipusho fya kwipusha ni ifi: bushe ubufumo bwa pixel ni shani? Bushe ukumwentula kwa cine cine ni kwi? Ni kwi ukutali kwa kutamba? Nga ifi tafyalondolwelwe, ukuipeela umulandu kulakonkapo panuma ya kusaina icipangano.

Ukukanakonka kwa milimo iingi kwafuma muli ici cine cine: uwaleshita alitemenwe "ukumoneka kwakulisha," lelo panuma ya kubika asangile ukuti ifyalimo tafyalemoneka akasuba kabili fyalemoneka bwino ubushiku. Icaumfwika, ee-lelo iciputulwa ca mibombele ya cikope caonaika.

Laba "Ukupanga"-Tampa no Kumona Ubutantiko

Mucifulo ca kusakamana "bushe kuti capangwa," penda icintu cimo: bushe ubutali bwa kumona ni shani? Ici ecipingula ubukulu bwa pixel. Ubukulu bwa pixel bulapingula umutengo, ukumoneka, ubusuma bwakulangisha-bulapingula mupepi na fyonse.

Ukupenda kwayanguka: Ubutali bwa kumona ubunono (amamita) ≈ Ubutali bwa pixel (amamilimita)

Icimonwa ca P3.9 cibomba bwino ku kumona muli ba mita 4. Icimonwa ca P10 ciisa fye pamo ukufuma 10+ amamita ukutali. Icimonwa ca P20 capangilwe ku baletamba amamita amakumi yabili ukutali. Saleni umusango wa pixel uwabipa, kabili tapali indalama ishingacisunga.

Pano pali cimo ico namwene imiku ne miku: ifilangililo fya pa windo lya mall ifyakwata ifikope fya P10 nelyo fye ifya P16 ifyaumfwika, bakwate fipe baleilishanya pa lwa fifumamo ifibi. Ubutali bwa kumona amawindo bwaba fye amamita 2-3-a P10 na ma pixel ayakulisha ukucila icikumo icabikwa, kabili cileenekelwa ukumoneka bwino? Lelo P10 ni ndalama shasuminishiwa ishacepa, shaonawile ubusuma.

Ubupilibulo bwa cine ubwa "ukupanga" tekutila umupangile apangile icikope icapusana -ukusanga icifulo icalinga pakati ka pixel, ukumoneka, ukumoneka, na indalama ishilinga bwino bwino. Ici cifwaya ukupingulapo kwa basambilila, te kulemba fomu wa fifwaikwa no kulolela ukusosa.

Amaskrini Ayakosa Yalemoneka Aya kupapusha pa Makwebo. Mu Maprojekiti ya Cine, Bali Iciloto Ca Bushiku.

Ukukosa, ukwa muputule, ukwa mabimbi-, ukwa muputule-ifi efintu ifikoselesha amenso pa fyakulangisha, na ifyo abapanga batemwa ukulanga nga "amaka yabo ayakupanga ifyo balefwaya."

Lelo mu milimo ya cine cine, ifikope ifishalinga fyalikwata ifilubo ifingi ukucila ifikope ifipapatala.

Imitengo tayakulilako mu mulongo-ilakulilako mu cipimo. Icimonwa icakosa ica ncende imo ine kuti cashita imiku 2-3 ukucila icikope icapapatala pantu cilekabila ama PCB ayayanguka nangu ukulonganika kwa fiputulwa ifinono, ne misango ya fipe ifinono ne mibombele iyakosa.

Ukukosa kuli ne mipaka ya ku mubili. Kapanga kuti atila "kuti twacita ifyakunkuma," lelo ni shani fintu umupaka wakunkuma uunono? Iciputulwa ca fipe ifyalinga cili mupepi na 500-1000mm. Bushe mulefwaya ukukongama ukwakosa? Ifipe fya LED fikapona, ama PCB yakaputuka.

Kuli na cimbi icintu abantu abengi tabatontonkanyapo: imisonko ilakulishiwa pa fifulo fyakosa. Imisonko ya fiputulwa pa fikope ifipapatala kuti yakonkwa pa kuti ibe mupepi no kukanamoneka ku menso ya buntunse. Lelo pa fifulo ifyakosa, ifiputulwa filakumana pa ma angle, ukulenga imisonko ukumoneka-icalicindama pa fifulo fyafiita, apo imishilwa iyafiita ilemoneka.

Kabili lyene kuli ukuwamya. Nga cakuti icitabo caonaika pa cimonwa icapapatala, cifumyenipo, cibikepo-citwala amaminiti ayanono. Amamodulu ya cikope ayakosa yapangilwa pa ma angle ayalinga. Ukubweseshapo cimo kuti capilibula ukulolela uwacipanga ukucipanga na kabili. Nga ca kuti caleka ukubomba?

Amaskrini ayashili ayalinga kuti yacitwa. Lelo kano fye nga cakuti icintu cilefwaya imimonekele iyapusana pakuti cibe bwino, ifikope ifyapapatala efyalinga. Ica mutengo, icashintilila, icayanguka ukusunga.

Uko Indalama Mucine cine Shileya (Na Uko Mulebikwapo Icishibilo)

Ukwishiba imipangile ya nkongole iya iyi indalama kulasokolola uko ukulemba kuli mu fikomo.

Iciputulwa cikalamba ica mutengo wa fipe fya LED ifyaumfwika ni cipe ca LED, icakwata 30% iya mutengo onse. Abapanga ifipe (Sanan, Ukupilibula, Ukupilibula) bali pa muulu, ne fipimo fyakulisha ifya 15-25%-iyi mitengo yali iyaumfwika.

Ukupaka{0}}ukupilibula ifipe mu fipe fya LED -amaakaunti ya 15-20%. Amakampani pamo nga icalo ca mpanga na MLS balabomba ifi, ne ndalama ishingi isha 10-20%.

Apo imipaka yali iyakulisha ni mu kupanga ifikope no kusanshamo inshila-imipaka yonse iya 20-40%. Apa e po na kabili ukulemba kwakulisha kuli.

Icikomo capokelelwe kuti capita mu fiputulwa 2-3 ukufuma kuli kapanga ukufika ku wabomfya: kapanga → umusabankanya wa citungu → umulonganika → umubomfi wa kulekelesha. Cila ciputulwa cilundako 10-30%. Icipe cimo cine ukupitila mu nshila shapusanapusana kuti capusana ukufika kuli 50% mu mutengo.

Pali na kabili icifulo ca nkongole icafisama: inshila ya kucenjelamo. Abapanga ifintu abengi balabomfya amafunde ayakwata ifyakupangapanga-ilyo fye icikope cabo cabomfiwa, amakaadi yabo aya kucenjela, amasofutiweya yabo, ukwafwilisha kwabo ukwakupangapanga kulingile ukubomfiwa. Ukuwamya kwakonkapo, ukuwamya-umutengo onse uo balanda, tapali icakusalapo.

Bushe kuti twacingililwa shani ku filubo? Esheni ukusanga ukufuma kuli bapanga ifikope, ukucila abapingulapo. Shininkisheni pa mibombele ya kucenjela iya calo conse (NovaStar, Ubushiku bwa ma langi ni fipimo fya makwebo) -mwikakilwa mu mibombele ya mwine. Ukulinganisha ukucepako amashiwi yatatu-nga kuli ukwaluka kwa mitengo ukwakulisha pa fishinka ifipaleneko, fimo filekabila ukufwailisha.

Icimonwa Cili fye Hafu Wa Mutengo. Nganshi.

Pa cimonwa ca LED icaumfwika, icipe cene kuti cakwata fye 50-60% iya ndalama shonse ishabikwa. Bushe ifyashala fyaya kwi?

Ukubika no kwafwilisha inshila.

Ifikope ifyabuuta filemoneka ifyapepuka kabili ifyacepa, lelo tafyapepuka-8-15 kg pali mita imo. Icikuulwa ca gilasi ica mamita 100 icakwata ifikope ifimoneka cilundako mupepi na tani umo uwa mutolo uwalundwako. Bushe umusango wa cibumba ca nshita icaliko kuti wacibomba? Bushe cilekabila ukukoseleshiwa? Iyi te milimo ya bapanga-balekabila ukupitulukamo kwa basambilila ifya mipangilwe.

Amalaiti ni cimbi icintu. Ifikope ifyaumfwika filabomfya amaka ya watt 200-600 pali mita umo umo. Pa mamita 100 aya makwebo, e fyo amakilowati 20-60. Bushe inshila ya kwakanishishamo amagetsi yalilinga? Bushe amalayini ya maka ayaipeelesha yalekabilwa?

Nga pa lwa kufumyapo ukukaba? Ama LED yalepanga ukutenta, kabili ifibumba fya fipe fya glasi tafyapuma. Icifulo pakati ka cikope na gilasi cilapya nga nshi, maka maka ku kapinda ka ku kulyo-ukulola ku ntanshi mu nshita ya cimuti. Nga takuli ukubombela pa kusansalikwa kwa kukaba, ubumi bwa cikope bulacula nga nshi.

Ukubombela pamo mu fya kukuula na ko kulasakamika. Pa mayanda ayapya, ifikope ifyaumfwika fifwile ukulinganishiwa ne mipangilwe ya cibumba ca nshita intanshi. Pa milimo ya kuwamya, umulimo wa kunse uwa kunse kuti wafwaya ukusuminishiwa. Amayanda ya makwebo na yo yafwile ukutontonkanya pa fyo ukukuula kwakuma imibombele ya makwebo.

Ici cishinka "ukupanga"-tekupanga icikope, lelo ukupanga ubwasuko ubwakumanina. Abapanga nelyo ababika pamo abatontonkanya pali ifi fyonse e bakwata amaka ya cine cine aya kutuma. Abalanda fye pa fikope ukwabula ukulanshanya pa kufibika, balilolela ukulipila indalama shalundwako pa numa nelyo balepanga ukuloba pa numa ya kutwala.

Umutande wa pa nshi

Ishiwi "ukupanga" lilenga ifikope fya LED ifyaumfwika ukumoneka ifya maka yonse. Lelo mu cine cine, ici cipe ca fya makwebo icakula icakwata imipaka ya mano iya mano ne fishinte fya fya ndalama.

Ico abapanga ifintu bengacita ca kwafwilisha ukusanga imitantikile yalinga mu kati ka mibombele ya fya sayansi iyashintililwapo. Ico abapanga ifintu te kuti bacite, kukanakonka amafunde ya fya sayansi.

Mucifulo ca kwipusha "bushe kuti capangwa," ipusheni "cinshi mucine cine cilekabilwa?" Moneni ubutali bwakulolesha, ukumweka kwamuncende, imibeele ya mibikile, elyo ne mipaka ya ndalama. Nga ifi ifishinte fyalondolwelwa, ubwasuko ubusuma bulafumapo. Icashala ni co fye ukusanga umupangile washintililwapo uwa kucicita.
