Uku kufilwa kuli ne misango, kabili ifingi filasangwa mu maminiti 30 nelyo ukucepako. Ici citabo capangilwe ukushinguluka ifyo ukupwisha amafya kubomba: ukutendeka ukufuma kuli ifyo wingamona pa cilemoneka, elyo ukubomba ukubwelela ku calenga. Nangu mulesunga .ifipe fyakulangisha ifya LCD ifya makwebomu fyakushita, ukubomfya amapanelo mu fifulo fyakushitamo ifya cintubwingi, nangu ukuwamya ifipe ifyabikwamo mu nshita ya kupanga, inshila ya kufwailishishamo ni imo ine.
Ukulosha ku fishibilo bwangu
Bomfyeni ili tebulo nge cakusalapo cenu icakubalilapo. Ifilenga ifingi kuti fyalenga icilangililo cimo cine, eico cimoneni nga inshila ya kutendekelako, te casuko ca kulekelesha.
| Icishibilo | Icingalenga sana | Icakucita Icakubalilapo |
|---|---|---|
| Icimonwa icafiita fyonse, tapali ulubuuto lwa ku numa | Ukukanabomba kwa maka nangu fuse iyapuuka | Pimeni amaka ya kwingilisha pa mapini ya ciputulwa |
| Icikope calipo lelo icafiita | Ukuonaika kwa lubuuto lwa ku numa nangula ukukanakonkana kwa LED | Yesheni ulubuuto lwa ku numa ulwaibela |
| Icikope icafiita cilemonekafye na toci | Ukukanabomba kwa lubuuto lwa ku numa - icikope cene cilebomba | Moneni imishipa ya LED na umusebo wa bashilika |
| Ukulangisha ukubengeshima nangula ukubengeshima | Intambo iyalubuka nangula amaka ya malaiti ayashashintilila | Ukubweseshamo ifikonkani fyonse; moneni ukubutuka kwa fyakupeela |
| Imishilwa iyaiminina nangula iyalungama ukupitila mu cikope | Iciputulwa icaputuka nangula ububifi bwa IC iyakwesha | Ukuceeceeta kwa kumona; ukucinjanya ibula lya bakwesha |
| Ifilembo ifyapusanapusana nangula ifyabula | Ukukanalingana kwa mibombele nangula ububi bwa fibombelo | Shininkisheni imitantikile ya milandile ukulingana ne pepala lya fyebo |
| Icikope icabuuta icabula ifyabamo | Ukukanatendeka nangu ukuloba kwa cishibilo | Moneni imitantikile ya mafunde; shininkisheni inshita iya kubwekeshapo |
| Icikope ca ciwa icatwalilila nangula ukuoca-mu | Icikope icaimikwa pa cipampa icakosa icalepa | Ukutendeka kwa maka; ukubomfya pixel-ukubwekeshapo umusango wa kwesha |
| Ukukumya ukwingilamo takulelembesha | Intambo ya kukumya iyaonaika nangula ifibombelo fyakubomfya ifyaonaika | Moneni intambo ya riboni; re-ukukonkanyapo ukukumya |
| Ukubwekeshapo ukwabula ukwishiba nangula ukubwekeshapo amaka | Ukukulilako kwa maka nangula ukukanafikapo kwa maka ya nomba | Ukupima ukupeelwa ne cipe ca kupiminako; ukulundako ubucingo |
Cinshi Mucine cine Cilenga Amamodule ya LCD Ukukanabomba?
Ukuonaula kwa lubuuto lwa ku numa
Ubushiku bwa ku numa e bwaishibikwa sana pali cimo-ukukanabomba bwino mu fiputulwa fya LCD. Ama LED yafiita panono panono pa mweo wabo uwakubomba - abapanga ifintu balalinga ifipe ukulwishaImitantikile ya kwesha iya kucetekelamo iya JEDEC, kabili inshita sha mweo shalipusana nga nshi pakati ka bashita-umusango na bashimakwebo-umusango wa fipe. Lyonse moneni pebula lya fishinka ifya module yenu pakuti mumone ubumi bwakwe ubwapimilwe mwi samba lya mibele yenu iyakubombelamo, te cipendo ca makwebo ayalinga.
Icilangililo icakwata ulubuuto lwa ku numa ulwaonaika na kabili cilapita mu kuceeceeta kwa maka. Icipande cilebomba - tekuti cipange icikope icabelenga mu lubuuto lwalinga. Nga ca kuti icikope cilemoneka icasuminishiwa mu muputule uwafiita lelo caba mupepi no kukanamoneka mwi samba lya lubuuto lwa mu maofeshi ulwabengeshima nelyo pa nse, ulubuuto lwa ku numa e cintu ca kubalilapo ukuceeceeta.
⚠️ Icilubo icaishibikwa:ukulipila ukucefyako ukumwentula kwa ku numa ukupitila mu kusuntinkanya ukumwentula ukufika ku cipimo cakulisha. Ici cilalenga LED ukufwala bwangu no kucefyako ubumi bwashala ubwa ciputulwa icaonaika kale. Ukusala ifibombelo ifyakwata umuputule wa pa mutwe uwalinga ukufuma pa kutendeka kulacingilila ubwafya bonse - moneni ifyo fipusanaamakwebo -umusango wa LCDukufuma ku bashita-imisango imbi.
Amafya ya Konekta na Intambo
Intambo sha riboni, ifisuntinkanya fya zebra, na ifisuntinkanishisho fya solder filaonaika pa mulandu wa kutenteka, ukupilibuka kwa mucinshi, no kubwelulukilamo ukubwekeshapo. Umusango wa kufilwa mupepi na lyonse ulapita pa kati: ukumwentula pa fifulo fimo, ifiputulwa fyakulangisha ifyaonaika pe samba lya kutenkana, nangu icikope icilebomba pa kutendeka lelo icafilwa pa kukaba ukwa kubomba. Ukubika cila cikonkelepo ilyo tamulapeela ifiputulwa kulapwisha icakaniko cikalamba ica kuilishanya kwa mu mpanga pa mutengo wa zero.
Ukusakamikwa kwa mu ncende
Ukutonta kulacefyako ukwasuka kwa kristalo wa menshi; ukutenta kulalenga polarizer ukukota bwangu no kucefyako ukukakatika; umutonshi ulaonaula ama electrode ukufuma mukati, ukupanga ifiputulwa fya kulanga ifyabula ifibipilako panono panono mu milungu. Lyonse londolweleni ifyabipa-ifyakucita, tefyalinga. Pakubomfya mu fifulo ififwaikwa,amasuko ayalangisha aya LCD ayabikwa pamo ayapalana ne mibele ya cifulofyalicindama ukupitulukamo ilyo bashilayatuma, te pa numa ya kufilwa ukubomba.
⚠️ Icilubo icaishibikwa:ukufwailisha ukulanga mu mibele ya laboratory no kutontonkanya ukutila kuti kwacita cimo cine kunse, mu cifulo ca kusungilamo ifipe icatonta, nangu mupepi ne ntulo ya menshi - ukwabula ukushininkisha ukuti umusango wa IP uwapimilwe uwa module no musango wa kukaba mu cine cine filelingana ne ncende ya kubomfya.
Amafya ya Kupeela Amaka no Kulufyanya kwa Bakwesha
Ukusansa kwa maka ya mulilo kuleta ukuonaika kwa bwangu bwangu ukwa IC ya kakwesha. Ukupeela ukupopomenwa - AC ukupopomenwa pa DC - kuleta ukucilapo ukumoneka, ukuonaula ukwalonganika: ukubweseshamo ukwabula ukwishiba, ukupopomenwa kwa cikope, no kucefyako ubumi bwa LED. Landa pa lupapulo lwa fishinka lwa module obe pa lwa maka ya iko ayasuminishiwa aya kucincimusha; tapali umupaka wa calo conse uubomfiwa mu misango yonse iya mapanelo.
Ifilubo fya mu fibombelo fya mu kati no kukanalingana kwa mafunde ni fiputulwa fyaibela ifipashanya ukukanabomba kwa fibombelo mu kushininkisha. Icimonwa icabuuta nelyo ifyafumamo ifyapusanapusana pa numa ya kwalula ibumba nelyo ukuwamya kwa programu ilingi line cilubo ca kupanga, te cipampa icaonaika. Uku kwaluka kwalicindama ilyo .ukulinganisha imisango ya fikope fya LCD na LED- amatekinoloji ayapusana yalikwata imibele yapusana iya mibombele ne fishibilo fya filubo.
Intampulo mutanda-Ifyakufwailisha
Bombeleni muli ifi mu kutantika. Lekeni lintu mwasanga ububifi - ukucinja ukwabula umulimo ukuonaula inshita no kuleta ifipya ifipusenepusene.
Intampulo 1 - Ukuceceta ukwa kumona ilyo amaka- yashilatendeka.Fwayeni imiputule, ukufuuta pa numa ya cipampa, ifishibilo fya koca pa PCB, ne ntambo sha riboni ishafumineko nelyo ishikunkuma. Nga mwasanga ukuti umubili waonaika, mwibomfya amaka. Ukukonkana ukwafupikwa kuti kwalenga ukuonaula ukwabipisha ukucila pa kulufya kwa kubalilapo.
Intampulo 2 - Shininkisheni amaka ya mulilo.Bomfyeni umupimo pa fipimo fya maka ifya module. Amaka ya maka ayalinga aya fipe fya TFT ni 3.3V, 5V, nangu 12V - moneni ibuula lyenu ilya fishinka. Ukubelenga ukucila pali 5% kunse ya spec kulafwaya ukufwailisha. Pa filubo ifya pa kati ka nshita, lundako icakupiminako pakuti umone ifyakupeela ukulingana na ifishinka ifisuminishiwa ifya pepala lya fishinka.
Intampulo 3 - Patululeni ulubuuto lwa ku numa.Mu muputule uwafiita, langilileni toci pa muulu wa cipampa pa mbali. Nga kuti mwamona icikope icacepa, icikope cilabomba kabili ulubuuto lwa ku numa fye lwafilwa. Uku kwesha kumo kulafumyapo hafu wa muti wa kupiminako mupepi na masekondi 10 - kabili kulabomba bwino bwino paumutande-imisango ya ifilangisha ifya LCDnga pa fipampa ifyalinga ifya makona yane.
Intampulo 4 - Cinjeni intambo na mabuula mu nshila.Landa umusango usuma uwa kwesha uwaishibikwa-. Ukubweseshapo intambo ya riboni ne ciputulwa ca mulimo icashininkishiwa. Nga ca kuti ububi bwakonka intambo, intambo e bwafya. Nga ca kuti cashala ne cibumba, icibumba e cikonkelepo. Ukubweseshapo iciputulwa icacepako umutengo, icasangwa sana intanshi.
Intampulo 5 - Moneni inshila yakulanshanishishamo.Icimonwa icabuuta nangu icafumamo icaonaika panuma ya kwalula kwa board mupepi na lyonse cilubo cakupanga. Shininkisheni umutengo wa baud (UART), umusango wa SPI (CPOL/CPHA), nangu akeyala ka I2C ukulingana na pepala lya fishinka. Iyi intanshi ikwata icakaniko icalinga ica filubo mu .ififulo fyakulangishishamo ifipeapo ama module yapilibulwa mu mpanga, ilingi line ukufuma ku fitabo ifishapwililika.
Intampulo 6 - Bwekeshapo imibele ya mpanga pa cipuna.Icilangililo icilebomba mu laboratory lelo icafilwa ukubomfiwa mupepi na lyonse cilakwata umushila wa kukaba nangu ukutenkana. Icisuntinkanya ica pambali pa madigiri 22 kuti caisuka fyonse pa madigiri 55 . Ukubomfya ukutenta ukwakonkwa mu nshita ya kwesha kwa pa cipuna - ububifi ubulemoneka pa muulu wa kutenta kumo bulanga ukusansa kwa kutenta nga inshila iyalungama.
Ukuwamya nelyo Ukubweseshamo? Umusango wa Kupingulapo
Ukuwamya kulaumfwika nga ca kuti .icilubo cisangwa ku ciputulwa cimo ica kupilibula - intambo, umutande wa lubuuto lwa ku numa, ukuwamya kwa fibombelo fya ku numa - iciputulwa ca nshita ciputulwa ca nshita umo ukusanga ica kupilibula cisanshamo inshita iikalamba iya kulekelesha nelyo ukupanga cipya cipya, kabili umutengo wa kulungisha walicepa ukucila iciputulwa cipya.
Ukubweseshamo kulaumfwika nga ca kuti .ifishibilo ifingi filamoneka pa nshita imo ine. Ukufiita kwa ku numa, ukufwala kwa fikonkani, no kumoneka kwa fikope ukumoneka pamo cilangililo cashintililwapo ica mpela ya mweo wa mulimo, te cilubo cimo ica kulungika. Ukubweseshamo na kabili kulaumfwika ilyo umusango wa nomba ulepeela ifishinka ifisuma - ukumwentula ukwakulisha, ukutenta ukwakulisha ukwa kubomfya, ukucingililwa bwino ukwa kwingila - uko kwingacefyako umulimo wa kusunga kuntanshi.
Ilyo mushilaya mu nshila iili yonse, bomfyeni ifi fipusho fisano:
- Bushe uku e kufilwa kwa kubalilapo ukwa unit, nelyo bushe yalifilwa kale?
- Bushe ububi bwaba fye pa ciputulwa cimo, ica kuti kuti capilibulwa?
- Bushe umutengo onse uwa kulungisha - ifiputulwa, ababomfi, ne nshita ya kupwisha - fyaikala bwino bwino pe samba lya mutengo wa kubwesha?
- Bushe iciputulwa calungishiwa mu cine cine cikatwalilila ukupitila mu mulimo washala uwa cilonganino?
- Bushe icakupilibula ica nomba cipeela ubupilibulo ubusuma ubwa iyi app?
Nga cakuti amasuko yatatu nangu ukucilapo yasuminisha ukubweseshiwamo, iyo e nshila iyaumfwika bwino. Fwayeni fyonseumusango wa fipenangulalanshanyeni na kasambilishapa lwa kusanga ifya kubomfya. Pa fyakushita na ifishibilo,imitantikile ya LCD iyalinga iya fishibilo fyakushitailingi line ukutwala ubunonshi ubusuma ubwa nshita itali ukucila ukulungatika nga -ku -nga ukucinjanya.
Ukusunga Ukwakucingilila
- Ukukonkomesha kwacifulo:Ukubika mu kati ka cipimo ca kukaba no kutonta, ukubomfya imibele yabipa- iya kupanga. Mu fifulo ifyafulilako-ifyakufuuta, ifikuulwa ifyashingulwikwa ne fipimo fya IP ifyashininkishiwa ecifwaikwa, te kucenjela.
- Ukutungulula amaka:Bomfyeni ifipe ifikonkwapo ne fyakucingilila ku kusansalikwa. Ukutaluka ku kubomfya amalaiti ya ku numa ukutwalilila pa lubuuto ulukalamba - ukukongama kwa lubuuto ukwalinga kulacefyako ukufwala kwa LED ukwabula ukumoneka ukukuma ku kubomfya.
- Ukuceceta ukwatantikwa:Cila mweshi - moneni ifipuna fyakusuntinkanya no kufwaya ukufuuta. Cila mweshi utatu - bomfyeni umusango wa kwesha no kushininkisha amaka ya mulilo ayapeelwa. Cila mwaka - lolesheni ukupeelwa kwa fipe no kuceeceeta ifiputulwa fya menso pakuti mumone nga cakuti fyaonaika nangu ukukota kwa polarizer.

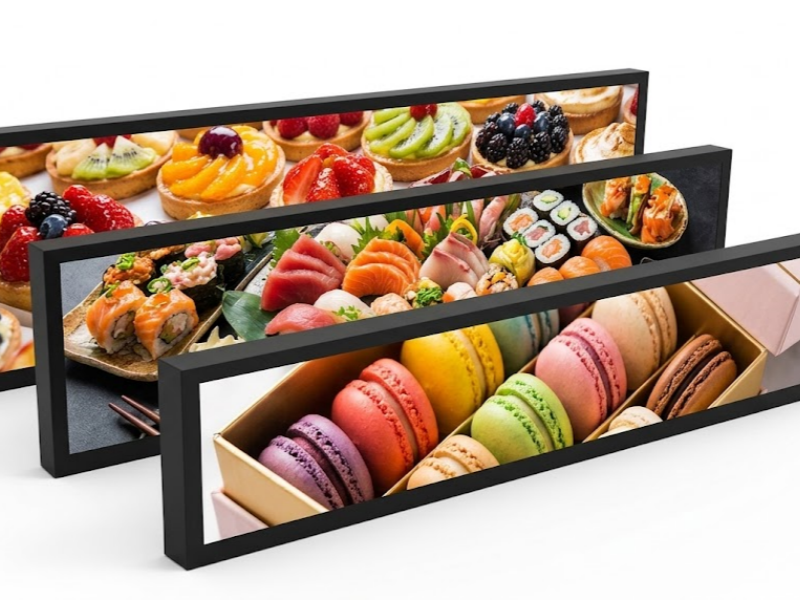

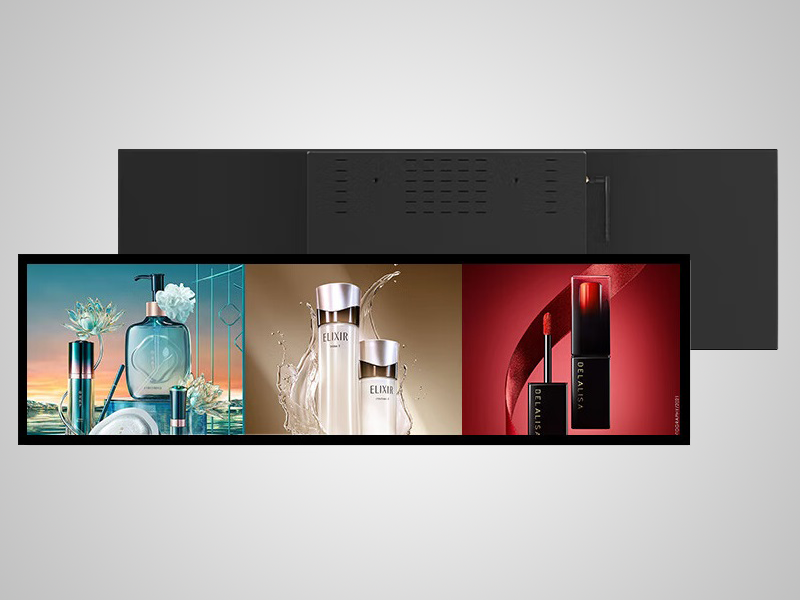

Paumwine-icifulo cakubomfyaukutuma ukukonkanyapo mu fifulo ifyakulisha-ifyakupitamo, ukuceeceeta kwa cila mweshi ekwakulisha-umutengo wa mulimo wa kusunga umo.Amaskrini ya LCD ayatambalala ayabomfiwa mu fifulo fya matuukaukukumanya ukumoneka kwa pa lwakwe ku mfula no kusangulula amakemiko ayo amapekanyo ya kusunga ayalinga te kuti yapwishe bwino bwino.
Ifipusho Ifipushiwa Ilingi
LCD yandi ilalanga icikope icabuuta - bushe icikope caonaika?
Tacikabilwa. Icimonwa icabuuta ilingi line ciba ica kulanshanya nangu ukukanatendeka ukucila ukuonaula kwa ku mubili. Shininkisheni imitantikile ya cikomo - umusango wa baud, umusango wa SPI, nangu akeyala ka I2C - ukulingana na pepala lya fishinka. Ici cikankala maka maka panuma ya kuwamya kwa programu wa fibombelo nangu ukucinja kwa board apo ifibikilo tekuti fitwala bwino.
Bushe kuti naishiba shani nga ca kuti ulubuuto lwa ku numa nelyo ulubuuto lwa LCD lwalyafya?
Ukumwesha toci pa cimonwa pa mbali mu muputule uwafiita. Nga kuti wamona icikope icacepa, icikope cilepanga ifyafumamo bwino kabili ulubuuto lwa ku numa fye lwafilwa. Takuli icikope nangu cimo pe samba lya toci cipilibula ukuti ububifi buli mu cipampa, pa cipao ca bashilika, nelyo inshila ya cishibilo pa kati kabo.
Bushe ukulanga ukubengeshima kuti kwalungikwa ukwabula ukubweseshamo umusango?
Mu milandu iingi, ee. Ukufiita ilingi line kuletwa ne ntambo iyakunkumuka, ukulongana kwa solder ukwa pa mbali, nangu ukufuuta kwakulisha ukwa kupeela. Ukubika cipya cipya ifisuntinkanya no kushininkisha ukushintilila kwa maka ya mulilo pe samba lya mutolo kulapwisha ukuilishanya ukwafulilako ilyo ukubweseshamo kwa ciputulwa cimo tacilekabilwa.
Bushe caliba fye bwino ukubika amaka pa cimonwa icabikwa pa nshita ya mfula?
Awe. Lekeni umuputule ukuuma bwino bwino mu ncende iyacepa-umutonshi ilyo tamulabomfya amaka. Ukubomfya amaka pa cimonwa ica menshi kuti kwalenga ama electrode ukubola no kucefyako ama circuit aya kuti kuti yaonaula icikope umuyayaya.
Bushe mulandu nshi ukulanga kwandi kubombela pa cipuna lelo kulafilwa mu mpanga?
Iciputulwa ca nshita -fye ukukanafikapo mupepi na lyonse kuletwa no kusansalikwa kwa kukaba pa kubomba, ukutenta-ukuleta ukukansana kwa nshita, nangu ukufuuta ilyo uletendeka. Ukubwekeshapo icifulo ca cine cine ica kubomfya - ukutenta, ukutenta, ubutonshi - mu nshita ya kwesha kwa pa cipuna. Pa butungulushi pa kusala ifibombelo ifibombela pa fintu ififwaikwa bwino bwino,uku kumona kwa pamulu-imibombele ya LCD iyakulangisha ifyakusalapoifisanshamo ukupusana kwa fishinka ifikankala sana.
Ukusondolwela
Ukukanafikapo kwa fipe fya LCD kuti kwabelenga lintu mwaishiba ifya kufwaya. Icipande icafiita, icikope icilepepuka, ifyafumamo ifyaonaika - cila mapu ku butantiko bwa fingalenga, kabili inshila iyapangwa iya kufwailishishamo isanga ububifi bwa cine cine bwangu ukucila ukubweseshamo ifiputulwa ukwabula ukusalapo. Inshila imo ine na kabili ilamweba bwino bwino lintu ukuwamya kwapwisha kabili ukubweseshamo e casuko calinga.
Nga cakuti ukukanafikapo kwa nombaline kwabika ifibombelo ifipya pa ntanshi yenu, fwayeniifyo ifikope fya LCD ifya makwebo ifya muno nshiku fyalinganishiwa ku fyakusalapo ifyakulangisha ifya cifyalilwa, nangulaukutuma ilipushoukulanshanya pa fyo mulefwaya pa kuti mulembeshe.
